Устройство эстакады

Перечень выполненных работ

Подготовительный этап

• Геодезическая разбивка осей эстакады, привязка к существующим зданиям и коммуникациям;
• Организация строительной площадки: ограждение, временные подъездные пути, освещение;
• Подключение временных источников энергоснабжения и водоснабжения;
• Подготовительные земляные работы: снятие растительного слоя, планировка территории.

Земляные работы и устройство фундамента

• Разработка котлованов/траншей под опоры эстакады с учётом нормативной глубины промерзания;
• Устройство песчано-щебёночной подготовки с послойным уплотнением (коэффициент уплотнения ≥0,95);
• Монтаж фундаментов: столбчатые/свайные основания с закладными деталями;
• Гидроизоляция подземных частей конструкций битумно-полимерными материалами;
• Обратная засыпка пазух с контролем плотности трамбования.

Монтаж металлоконструкций

• Изготовление и антикоррозийная обработка металлических элементов (колонны, ригели, связи);

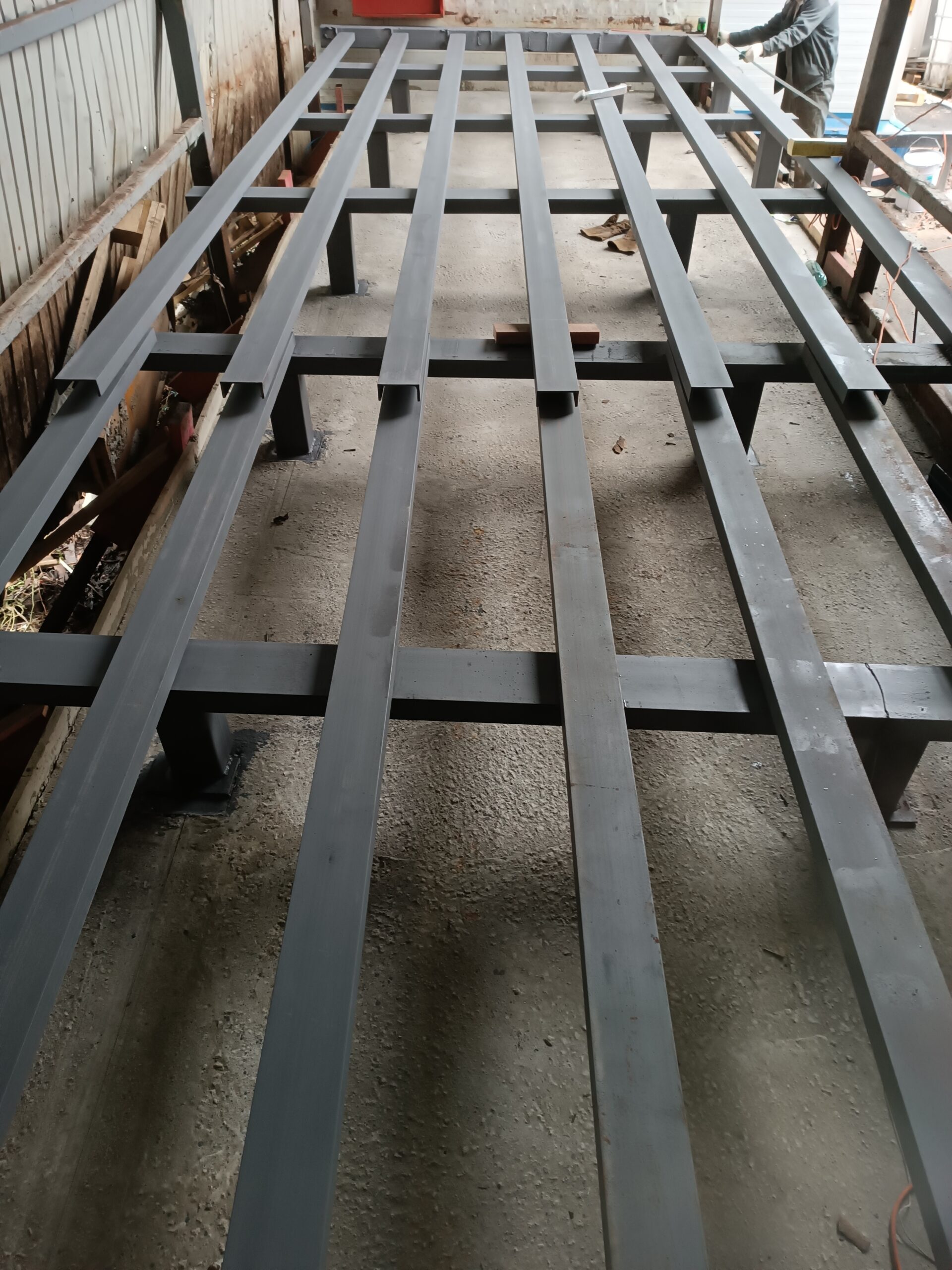

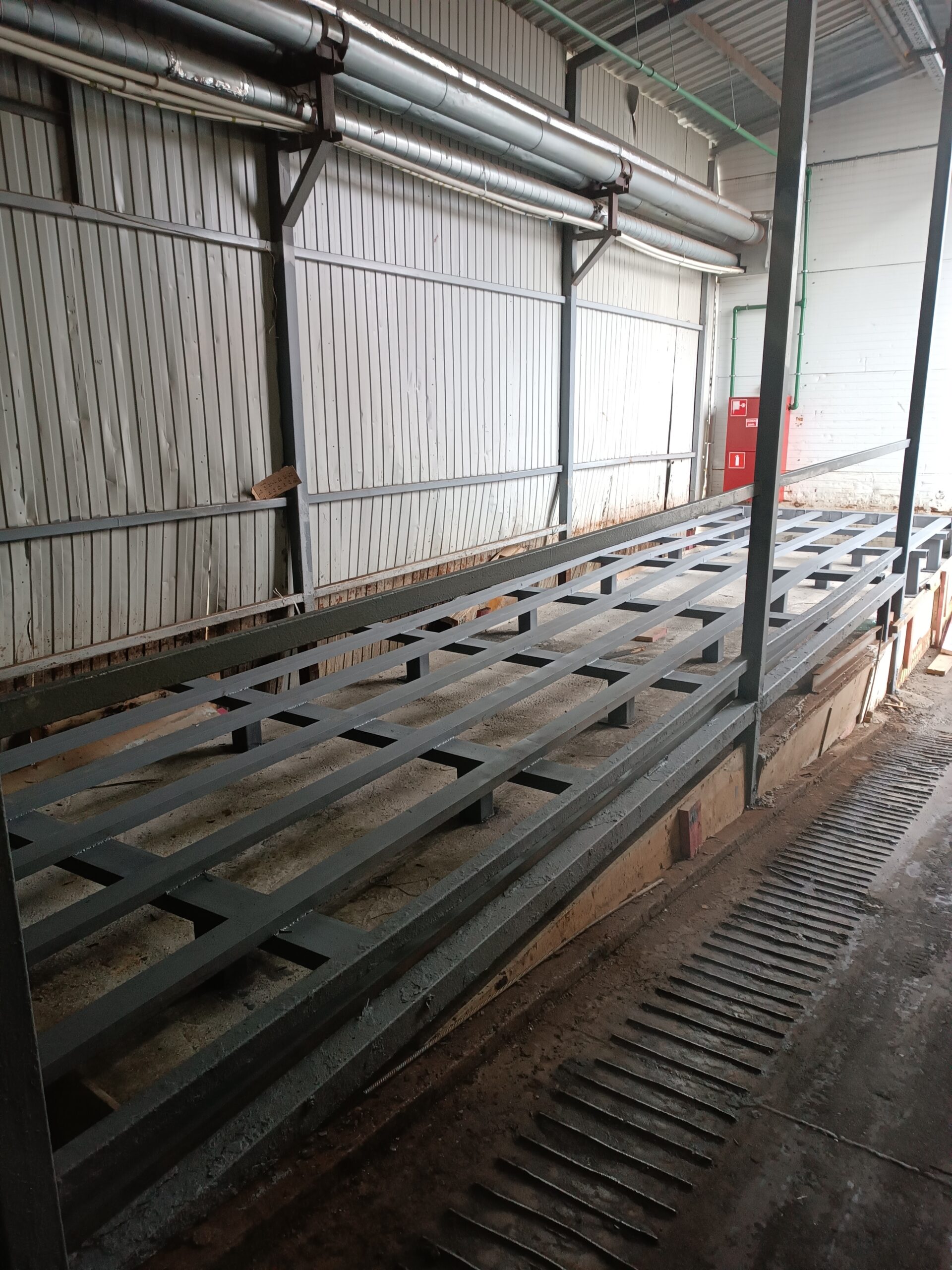

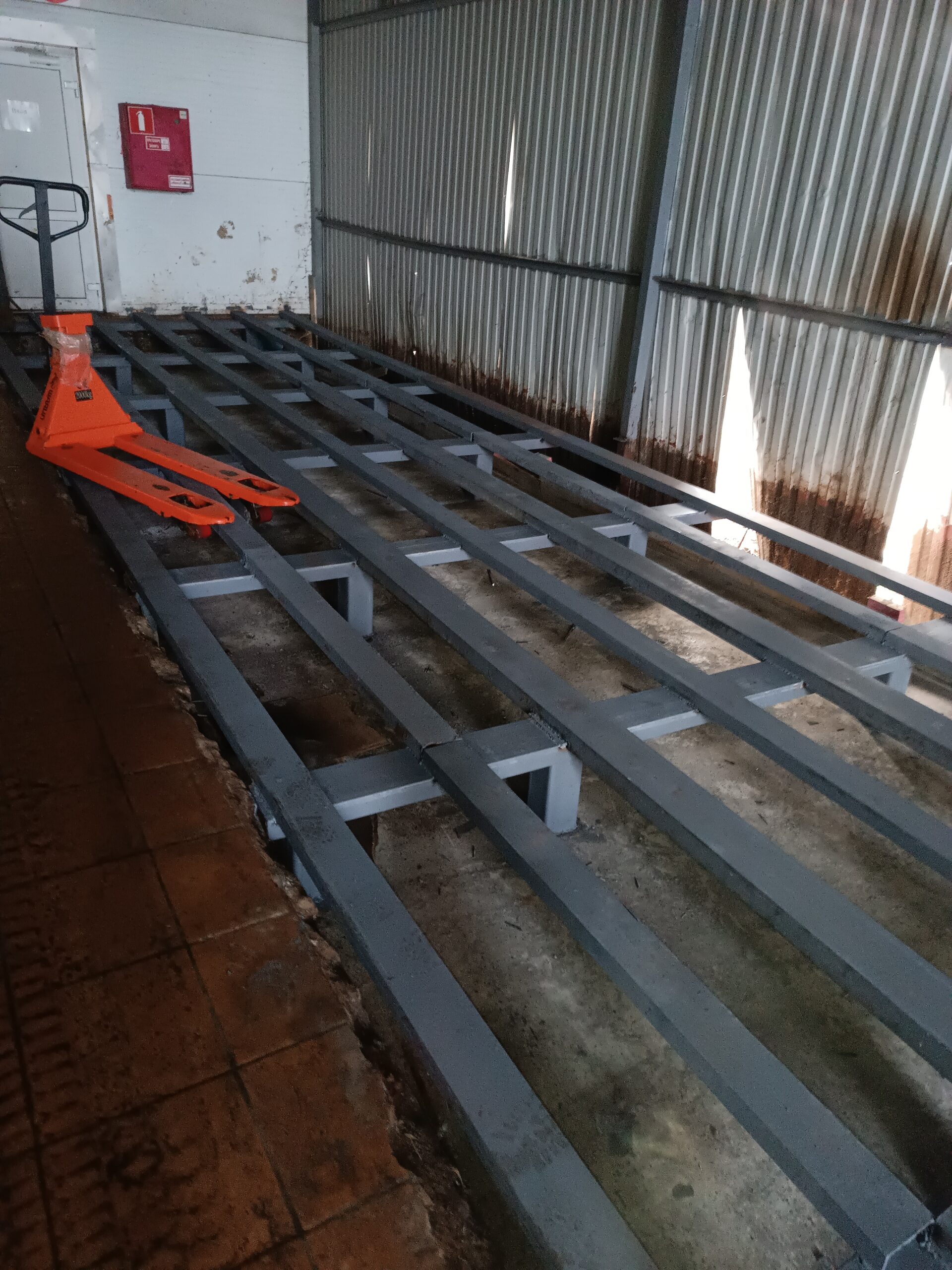

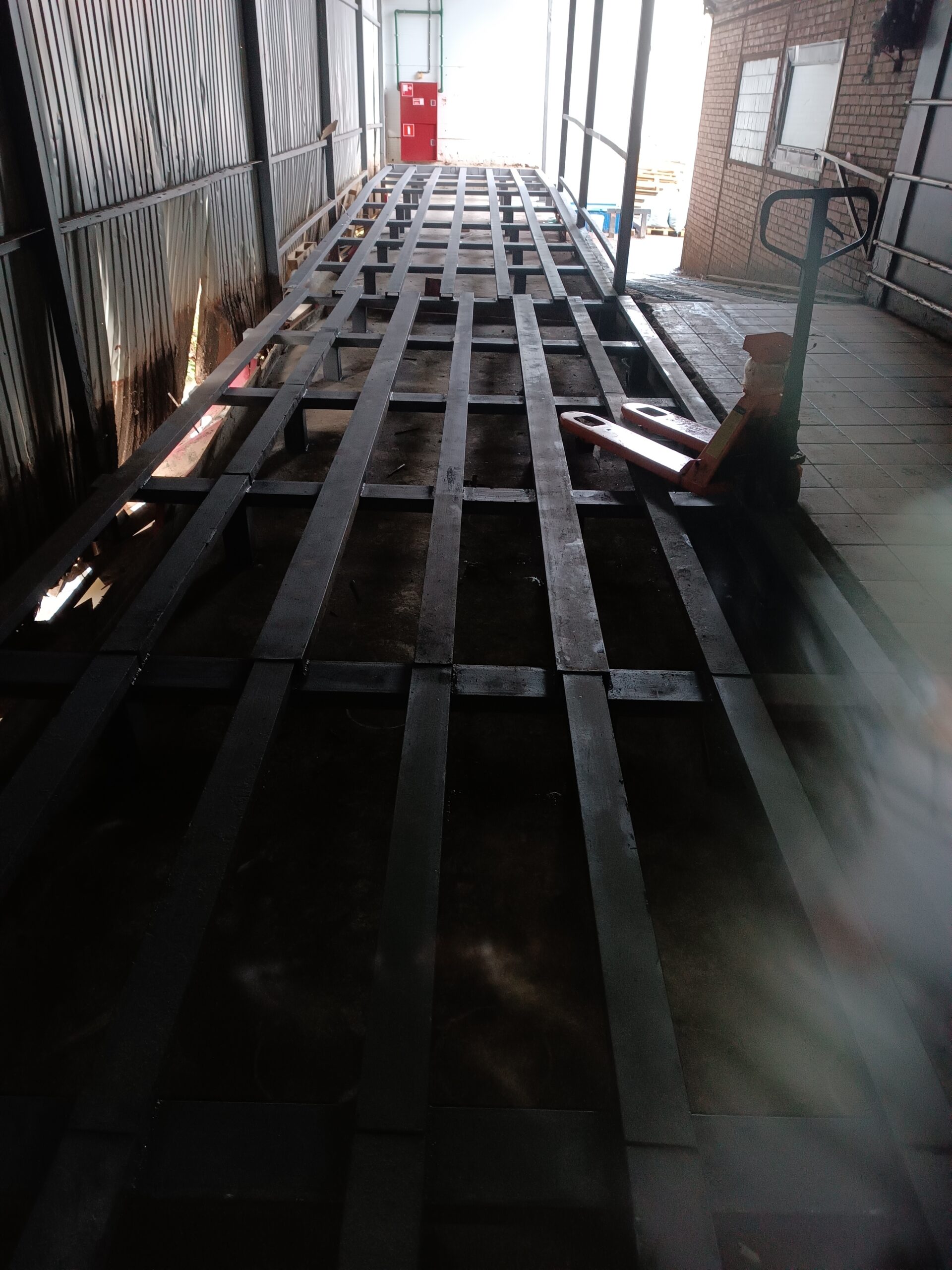

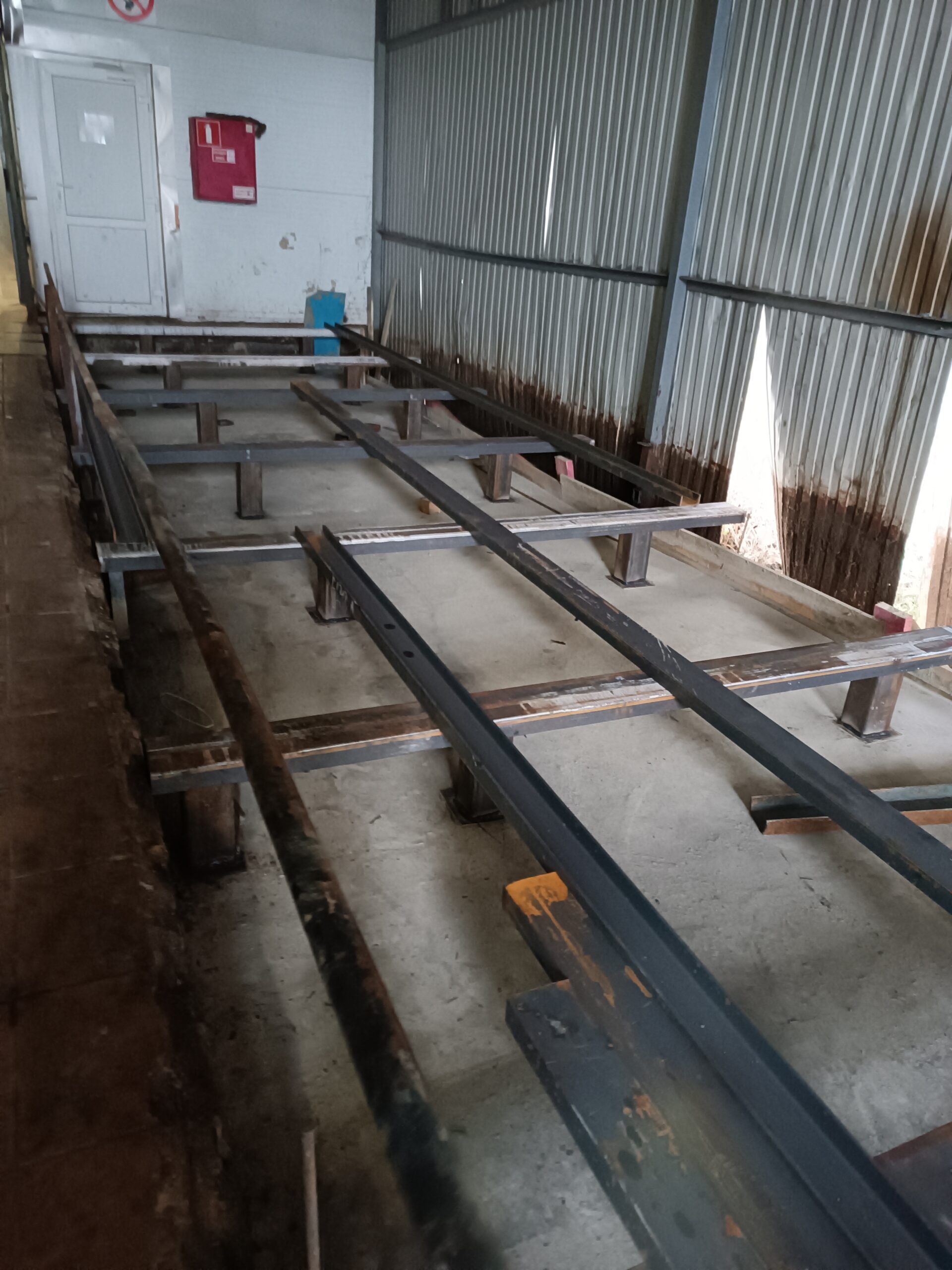

• Монтаж опорного каркаса эстакады с контролем вертикальности и проектных отметок;

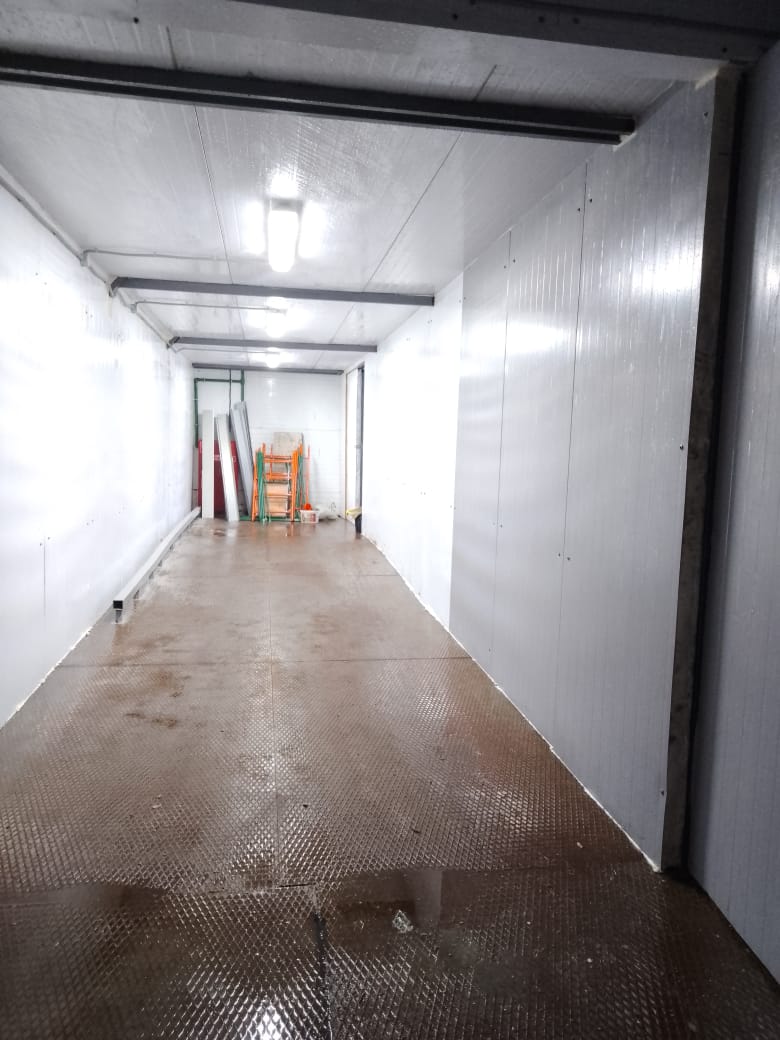

• Установка несущих балок и настила платформы из рифлёной стали или просечно-вытяжного листа;
• Сварные соединения выполнены с контролем качества (ВИК, УЗК — по проекту);
• Финишная окраска металлоконструкций износостойкими грунт-эмалями.

Устройство пандусов и подъездных путей

• Формирование пандусов с нормативным уклоном (не более 1:10 для автотранспорта);
• Устройство бетонных оснований с армированием и устройством деформационных швов;
• Нанесение износостойкого топпинга или полимерного покрытия для повышения долговечности;
• Установка противоскользящих элементов и бортовых ограждений.

Ограждения и безопасность

• Монтаж бортовых ограждений платформы высотой не менее 1,2 м;
• Установка защитных экранов и отбойников в зонах маневрирования техники;
• Монтаж лестниц и переходных мостиков с рифлёным настилом и ограждениями;
• Нанесение разметки и сигнальных цветов на элементы повышенной опасности.

Инженерные системы (опционально)

• Устройство ливневой канализации и водоотвода с платформы эстакады;
• Монтаж освещения рабочей зоны: консольные светильники с защитой IP65;
• Прокладка силовых кабелей для подключения погрузочного оборудования;
• Установка заземляющего контура для защиты от статического электричества.

Финишные и пусконаладочные работы

• Испытание эстакады на статическую и динамическую нагрузку (по программе испытаний);
• Проверка геометрии, устойчивости и функциональности всех узлов;
• Устранение замечаний, финишная уборка территории;
• Сдача объекта с оформлением исполнительной документации и актов ввода в эксплуатацию.

Применяемые технологии и материалы

Категория	Материалы / Технологии
Металлоконструкции	Сталь С245/С345, антикоррозийная защита: цинкование, грунт-эмаль 3-в-1
Настил платформы	Рифлёная сталь ГОСТ 8568-77, просечно-вытяжной лист, решётчатый настил
Бетонные работы	Бетон В25–В30, арматура А500С, фибра, топпинги с упрочнённым слоем
Гидроизоляция	Битумно-полимерные мастики, ПВХ-мембраны, проникающие составы
Крепёж	Болты высокопрочные класса 8.8–10.9, анкера, заклёпки из нержавеющей стали
Ограждения	Стальные трубы с порошковой окраской, сетчатые панели, отбойный брус

Результаты работ

Обеспечена безопасная погрузка/разгрузка — эстакада соответствует габаритам и нагрузкам используемого транспорта.
Высокая надёжность конструкций — применение сертифицированных материалов и контроль сварных швов гарантируют долговечность объекта.
Соблюдение норм промышленной безопасности — установлены ограждения, противоскользящие покрытия, сигнальная разметка.
Устойчивость к эксплуатационным нагрузкам — основание и каркас рассчитаны на циклические нагрузки от спецтехники.
Объект сдан в 2023 году — работы завершены в срок с полным комплектом исполнительной документации.

Контроль качества и нормативная база

Работы выполнены в соответствии с требованиями:

• СП 16.13330.2017 «Стальные конструкции»;
• СП 63.13330.2018 «Бетонные и железобетонные конструкции»;
• СП 35.13330.2011 «Мосты и трубы»;
• ГОСТ 23118-2019 «Конструкции стальные строительные»;
• ПОС и ППР, утверждённые для данного объекта;
• Техническим заданием заказчика и проектной документацией.

Проведён поэтапный контроль: входной контроль материалов, операционный контроль сварных соединений и геометрии монтажа, итоговые испытания конструкции.

Параметр	Значение
Место производства работ	Санкт-Петербург, ул. Минеральная, д. 25
Период выполнения	2023 г.
Тип объекта	Промышленная инфраструктура / складской комплекс
Вид работ	Устройство грузовой/разгрузочной эстакады
